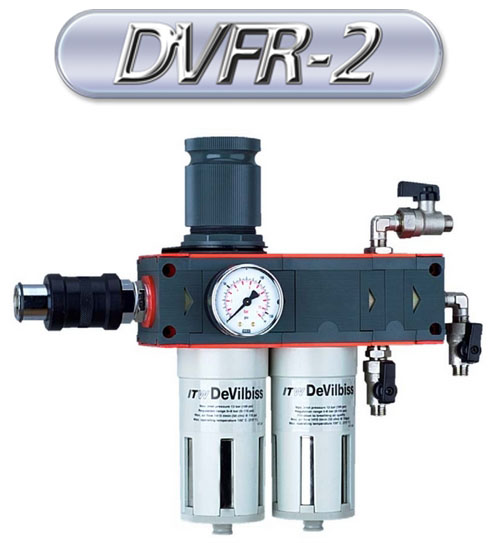

DVFR-2 Filtr z osuszaczem i reduktorem DEVILBISS |
| |
 |
| |
DEVILBISS Regulator Powietrza DVFR-2 |
| |
• Największy duży przepływ powietrza - dla pistoletów natryskowych konwencjonalnych i Compliant/Trans- Tech
• Małowymiarowy i jednak wytrzymały układ i odpowiedni w montażu oraz zastosowaniu w warsztatach samochodowych
• Membrana rolkowa - w celu szybkiej reakcji i dokładnego dozowania
• Bezpieczne w obsłudze, zdejmowane i blokowane ręcznie pokrętła regulacyjne
• Wszystkie jednostki rozporządzają półautomatycznymi mechanizmami opróżniania
• Przepływ pod ciśnieniem powietrznym 141 CFM (4000 l/min)
• Odpowiedni w zastosowaniu w kominkach / piecach
• Z trzema kulkowymi wentylami uregulowany wypływ |
| |
DVFR-2 – filtr powietrza może być wykorzystywany w warsztatach i kabinach lakierniczych. Wykonany jest z wysokiej jakości technopolimerów, odporny na działanie rozpuszczalników. Jest zbudowany z dwóch kielichów, w których znajdują się filtry oczyszczające powietrze z wody i oleju. Przepływ powietrza 4000l/ min (141 cfm). Powietrze oczyszczane jest z dokładnością do 0,01 mikrona.
Kondensat zgromadzony w filtrze można spuszczać manualnie lub półautomatycznie podczas usuwania ciśnienia z systemu. |
| |
| DVFR-2 FILTR Z OSUSZACZEM I REDUKTOREM |
| |
- wysokie przepływy powietrza dla konwencjonalnych i zgodnych pistoletów lakierniczych.
- zapewnia filtrację powietrza do 0,01 mikronów, odpowiedni dla wyposażenia.
- masek zasilanych powietrzem.
- maksymalny przepływ powietrza 3500 l/min (124cfm).
- nadaje się do użytku w kabinie do temp. do 100°C (212°f).
- trzy wyloty sterowane zaworem kulowym.
- rolowana membrana zapewnia szybką reakcję i kontrolę ciśnienia powietrza. |
| |
Specyfikacja regulatora powietrza DVFR - 2 |
| |
| Przyłącze powietrza |
1/2” BSP (F) |
| Wyloty regulowany |
3 zawory |
| Wyloty nieregulowane |
NA |
| Wyloty powietrza (Zawory kulowe) |
1/ 4” BSP (M) |
| Szerokość (Ogólna) |
240mm (9.5”) |
| Wysokość (Ogólna) |
280mm (11”) |
| Ciężar |
3200 g (113oz) |
| Pojemność (maksymalny przepływ powietrza) |
3500 l/min (124cfm) |
| Maksymalne ciśnienie powietrza na wlocie |
13 bar (189 psi) |
| Maksymalne ciśnienie na wylocie regulowanym |
0-8 bar (0-116psi) |
| Maksymalna temperatura pracy |
100°C (212°F) |
| Manometr ciśnieniowy |
0-11 bar (0-160 psi) |
| Uchwyt do montażu manometru |
1/8” BSP (F) |
| Filtracja powietrza |
do 0,01 mikronów * |
| Zawór spustowy |
Pół-automatyczny |
|
| |
| DVFR-2 filtr z reduktorem powietrza DEVILBISS |
| |
| Nr części |
Opis |
| DVFR-2 |
Filtr z osuszaczem oraz reduktorem z 3 wylotami (50 cfm) |
| DV-9451705 |
Wymienny 5-mikronowy wkład filtracyjny dla DVFR-2 |
| DV-9451711 |
Wymienny 0,01 mikronowy wkład do filtra dokładnego oczyszczania powietrza do oddychania dla DVFR-2 |
| DV-9420601 |
Narzędzie do wyjmowania misy filtra |
|
| |

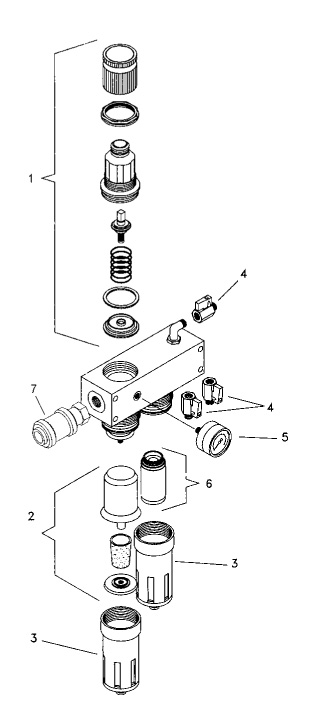

| Nr ref |
Opis |
Nr części |
| 1 |
Zespół pokrywy górnej |
DV-9450806 |
| 2 |
Filtr (Powietrze) |
DV-9451705 |
| 3 |
Metalowa misa filtra |
DV-9453301-MET |
| 4 |
Zawór kulowy |
SER-3414-MF |
| 5 |
Manometr ciśnieniowy |
GA-319 |
| 6 |
Filtr dokładnego czyszczenia (Olej) |
DV-9451711 |
| 7 |
Zawór izolacyjny |
DV-8000035 |
|
| |
 |
| Model - Gama DVFR |
DVFR-1 |
DVFR-2* |
DVFR-3 |
DVFR-4 |
| Gwint wlotu powietrza |
1/2" BSP (F) |
1/2" BSP (F) |
1/2" BSP (F) |
1/2" BSP (F) |
| Regulowane wyloty |
3 zawory |
3 zawory |
2 zawory |
2 zawory + 1 podłączenie |
| Nieregulowane wyloty |
NA |
NA |
NA |
1 zawory + 1 podłączenie |
| Wylot powietrza (zawory kulowe) |
1/4" BSP (M) |
1/4" BSP (M) |
1/4" BSP (M) |
1/4" BSP (M) |
| Szerokość (całkowita) |
175 mm (6.9") |
240 mm (9.5") |
165 mm (6.5") |
290mm (11.5") |
| Wysokość (całkowita) |
280 mm (11") |
280 mm (11") |
240 mm (9.5") |
280 mm (11") |
| Waga |
2500 gms (88 oz) |
3200 gms (113 oz) |
1341 gms (46 oz) |
2950 gms (104 oz) |
| Wydajność (Maksymalny przepływ) |
3500 l/min (124 cfm) |
3500 l/min (124 cfm) |
1698 l/min (60 cfm) |
2550 l/min (90 cfm) |
| Maks. ciśnienie wlotu powietrza |
13 bar (189 psi) |
13 bar (189 psi) |
13 bar (189 psi) |
13 bar (189 psi) |
| Maks. regulowane ciśnienie wlotu pow. |
0-8 bar (0-116 psi) |
0-8 bar (0-116 psi) |
0-8 bar (0-116 psi) |
0-8 bar (0-116 psi) |
| Maks. temperatura robocza |
100 C (212 F) |
100 C (212 F) |
40 C (104 F) |
40 C (104 F) |
| Pomiar ciśnienia |
0-11 bar (0-160 psi) |
0-11 bar (0-160 psi) |
0-11 bar (0-160 psi) |
0-11 bar (0-160 psi) |
| Port pomiaru |
1/8" BSP (F) |
1/8" BSP (F) |
1/8" BSP (F) |
1/8" BSP (F) |
| Filtracja powietrza |
Do 5 mikronów |
Do 0.01 mikrona* |
Do 20 mikrona |
Do 5 mikronów |
| Zawór spustowy |
Pół-automatyczny |
Pół-automatyczny |
Pół-automatyczny |
Pół-automatyczny |
| Maksymalny spadek ciśnienia |
5% ciśnienia wlotowego |
10% ciśnienia wlotowego |
5% ciśnienia wlotowego |
5% ciśnienia wlotowego |
|
| |
| Sprężone powietrze jest siłą napędową każdego warsztatu natryskowego i jego efektywne zarządzanie jest kluczowe dla bezpieczeństwa operatora, wydajności oraz utrzymaniu wysokiej jakości wykończenia. Gama regulatorów powietrza oraz fltrów koalescencyjnych DeVilbiss została wyprodukowana przy użyciu wysokiej jakości materiałów techno-polimerowych wykorzystywanych przy budowie filtrów, które są całkowicie odporne na rozpuszczalniki. Jednocześnie najnowsza technologia membrany rolkowej zapewnia optymalny przepływ powietrza oraz jego precyzyjną kontrolę. |
| |
| |
| |
